Trong hướng dẫn này, mình sẽ chỉ cách tạo báo động chống trộm từ xa bằng BBC micro: bit.
Những thứ được sử dụng trong dự án này
Câu chuyện
Trong bài viết này, mình sẽ hướng dẫn bạn từng bước thực hiện quy trình tạo báo động chống trộm từ xa bằng BBC micro: bit. Mình muốn bạn xem qua các bài viết sau trước để bạn biết ý tưởng cơ bản về giao tiếp micro bit và những gì mình sẽ làm trong bài viết này vì mình sẽ kết hợp cả hai bài viết.
Kit lập trình Microbit là gì? Tại sao lại chọn Micro:bit cho Học và Dạy STEM?
Hướng dẫn Lập trình bài đầu tiên với Microbit trong 3 giây !
Dự án Theo dõi độ ẩm đất của cây trồng của bạn !
Vì vậy, trong bài viết này, chúng ta sẽ tạo ra hai microbit giao tiếp qua tín hiệu vô tuyến và chúng tôi sẽ sử dụng hai microbit, một để thông báo và một để cảm nhận sự kiện mà chúng ta phải cảm nhận và trong trường hợp này, nó là ánh sáng. Một micro: bit sẽ cảm nhận mức độ ánh sáng và thông báo cho một chiếc khác để bật báo động. Vì vậy, hãy bắt tay vào làm thôi.
Kết nối

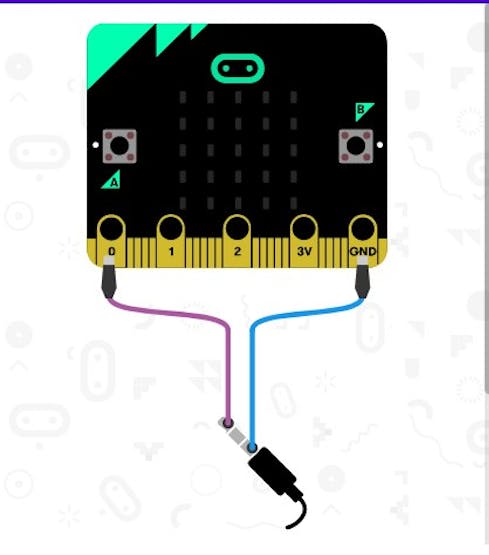

Chúng ta chỉ cần kết nối bộ rung piezo với micro: bit. Nếu bạn xem qua các bài viết được liệt kê, bạn sẽ biết làm thế nào để làm điều đó. Đây là cách chúng ta có thể kết nối bộ rung với micro: bit.
Buzzer micro: bit Red PIN0 Black GND Vậy bây giờ hãy để chúng tôi thực hiện cảnh báo từ xa. Chúng ta sẽ chia hướng dẫn thành hai phần, Cảm biến báo động Trình thông báo báo thức
Cảm biến báo động
Trong phần này, chúng ta sẽ sử dụng một trong các micro: bit làm cảm biến báo động sẽ cảm nhận mức độ ánh sáng và tôi sẽ thông báo cho một micro: bit khác để đặt báo thức. Vì vậy, hãy để chúng tôi viết mã cho cảm biến. Ở đây, chúng ta sẽ tạo một kênh giao tiếp để cả hai micro: bit của chúng ta có thể giao tiếp với nhau chỉ bằng kênh đó. Vì vậy, hãy làm theo các bước để viết mã cho cảm biến,
Đi tới makecode và tạo một dự án mới và đặt tên cho nó là cảm biến.
Đi tới khối radio, sau đó lấy nhóm bộ radio và đặt nó bên trong khối khởi động.
Sau đó đặt số nhóm thành bất kỳ số nào bạn muốn; trong trường hợp của tôi, nó là 200.
Bây giờ đi đến khối Logic và lấy khối if-then và đặt nó bên trong khối vĩnh viễn.
Một lần nữa chuyển đến khối logic if-then và sau đó lấy> = block và đặt nó bên trong khối if-then.
Đi tới Đầu vào và chọn mức sáng và đặt nó bên trong khối if-then thay thế 0 và tạo một 0 khác nhiều hơn 5 hoặc 10.
Bây giờ, một lần nữa, hãy vào radio và chọn số gửi radio và đặt nó thành 1 và đặt nó bên trong, sau đó chặn. Và sau đó, chuyển đến khối cơ bản và chọn khối tạm dừng chỉ trong một khoảng thời gian.
Đó là tất cả đối với phần cảm biến. Bây giờ hãy tải xuống mã và tải mã lên micro: bit thứ nhất.
Bây giờ chúng ta hãy viết mã cho Trình thông báo báo động chống trộm.
Trong phần này, chúng ta sẽ làm cho micro: bit của chúng ta nhận tín hiệu từ một micro: bit khác để chúng ta có thể đặt báo động ở đây.
Đi tới đài phát thanh và chọn "radio set group" và đặt số nhóm giống như bộ cảm biến là 200. Và đặt nó bên trong khối khởi động 'on start".
Bây giờ, hãy vào đài phát thanh và chọn số đã nhận trên đài phát thanh trong khối "on radio recieved". Sau đó, chuyển đến khối logic và chọn khối if-then và một lần nữa chuyển đến khối logic và chọn> = khối.
Bây giờ, hãy chuyển đến khối biến và chọn Số nhận được và đặt nó bên trong khối if-then thay thế số 0 đầu tiên và đặt số 0 khác thành 1. Điều này là do cảm biến của chúng tôi sẽ gửi số 1. Vì vậy, nếu micro: bit này nhận số 1; thì nó mới biết rằng tôi phải đặt báo thức.
Bây giờ vào Basic chọn biểu tượng chương trình sẽ hiển thị và biểu hiện khi nào nó sẽ nhận được tín hiệu để đặt báo thức. Điều này là hoàn toàn không bắt buộc. Ta đã đặt một biểu tượng ngạc nhiên để khi ai đó bật đèn trong phòng tôi, ta sẽ biết về nó.
Bây giờ chúng ta cần phát một số còi hoặc nhạc để báo thức. Vì vậy, chúng ta sẽ đặt một số giai điệu ở đó và đối với điều này, hãy chuyển đến âm nhạc và chọn khối giai điệu bắt đầu và đặt nó sau khối biểu tượng chương trình.
Bây giờ đi đến khối cơ bản và chọn khối tạm dừng và đưa ra một số thời gian trễ và cũng xóa màn hình để mỗi lần màn hình sẽ được xóa sau khi báo thức.
Bây giờ tải xuống và tải mã lên micro:bit thứ hai. Hãy đặt cảm biến micro: bit gần nguồn sáng và đặt micro: bit thông báo ở bất kỳ nơi nào khác. Bây giờ hãy tắt đèn và bật đèn đó lên và micro: bit thứ hai sẽ phát giai điệu và bạn sẽ có thể nghe qua buzzer.
