[ 20 blogs Cùng bố Học lập trình ] Piezo Buzzer với BBC micro: bit

Đến cuối hướng dẫn này, bạn sẽ có thể kết nối và phát âm thanh bằng micro: bit trên bộ rung piezo.

1. Piezo Buzzer là gì?

2. Kết nối Piezo Buzzer với micro bit

3. Lập trình điều khiển Piezo Buzzer

Câu chuyện

Bài viết này là tất cả về cách kết nối Piezo Buzzer và phát âm thanh trên bộ rung bằng micro: bit. Vì vậy, hãy để mình giới thiệu nhanh về bộ rung.

Piezo Buzzer là gì?

Bộ rung Piezo là một thiết bị hay chúng ta có thể nói rằng nó là một thiết bị điện tử tạo ra âm thanh dựa trên mặt trái của hiệu ứng áp điện. Nguyên tắc cơ bản là tạo ra sự biến đổi hoặc biến dạng áp suất bằng cách áp dụng điện thế trên vật liệu áp điện. Về cơ bản, còi được sử dụng trong hệ thống cảnh báo tương ứng với hành động chuyển mạch, tín hiệu bộ đếm hoặc đầu vào cảm biến và cũng được sử dụng trong mạch cảnh báo.

Nó tạo ra âm thanh ồn ào tương tự dựa trên điện áp đặt vào nó. Hầu hết còi tạo ra âm thanh trong khoảng từ 2 đến 4khz. Và đây là cách một bộ rung trông như thế nào.

Và kết nối của bộ rung giống như thế này Red to InputBlack với GND Vì vậy, bây giờ chúng ta hãy xem Làm thế nào chúng ta có thể kết nối bộ rung này với micro: bit và phát một số âm thanh Vậy hãy đi sâu vào nó. Công cụ bạn cần:

micro: bit (1 chiếc) USB (1 chiếc) Pin AA (2 chiếc) Hộp pin (1 chiếc) Piezo Buzzer (1 chiếc) Đầu nối cá sấu (jumper) (2 chiếc)

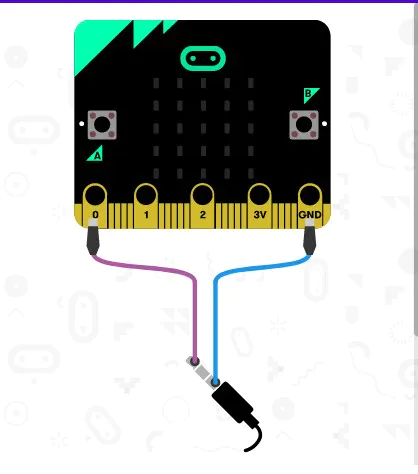

Hãy xem kết nối của micro: bit và buzzer.

Như tôi đã thảo luận ở trên Thiết bị đầu cuối màu đỏ được kết nối với mã PIN 0 và thiết bị đầu cuối màu đen được kết nối với GND.

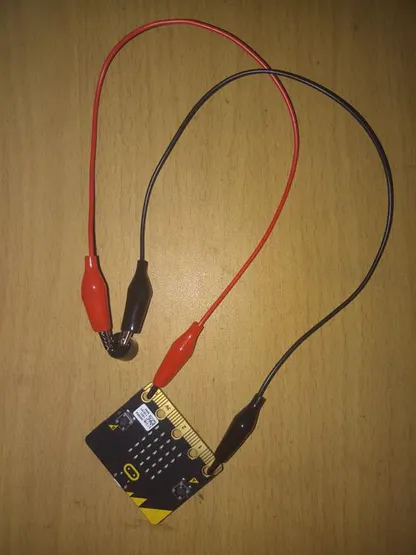

Và nếu bạn không có thiết bị đầu cuối màu đen và đỏ ở bộ rung bạn có thì đơn giản là sẽ có hai thiết bị đầu cuối được gọi là + ve và -ve hoặc chỉ để tổng quát hóa lớn và nhỏ, sau đó kết nối chân to của bạn với PIN0 của micro: bit và nhỏ với GND của micro: bit. như thế này

Tôi hy vọng không có sự nhầm lẫn trong phần kết nối nếu bạn có bất kỳ câu hỏi nào bạn có thể hỏi tôi trong phần bình luận. Hãy để chúng tôi xem phần viết mã của hướng dẫn này. Vì vậy, hãy truy cập makecode.microbit.org và tạo một dự án mới.

Sau đó, chỉ cần đi tới Đầu vào và chọn vào Nút A được nhấn.

vậy tại sao chúng ta lại sử dụng cái này vì nếu chúng ta sử dụng start hoặc mãi mãi thì nó sẽ phát âm thanh trên bộ rung bắt đầu một lần và mãi mãi. đó là lý do tại sao chúng tôi đang sử dụng cái này để chúng ta sẽ chơi cái này bất cứ khi nào chúng ta muốn.

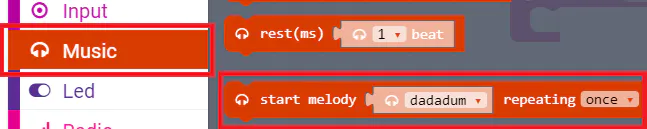

Tiếp theo điều chúng ta cần làm là Chuyển đến khối nhạc và lấy Khối giai điệu bắt đầu và để mặc định.

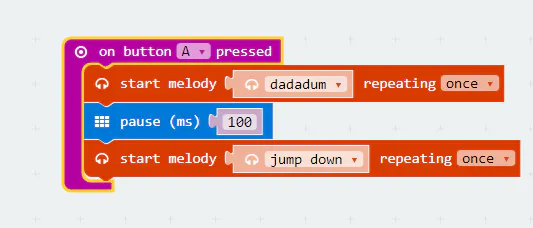

Bây giờ, hãy chuyển sang phần cơ bản và chọn tạm dừng chỉ để tạo độ trễ khi chơi một giai điệu khác. Sau đó, đặt một giai điệu nữa và cơ hội chuyển giai điệu sang kiểu khác.
